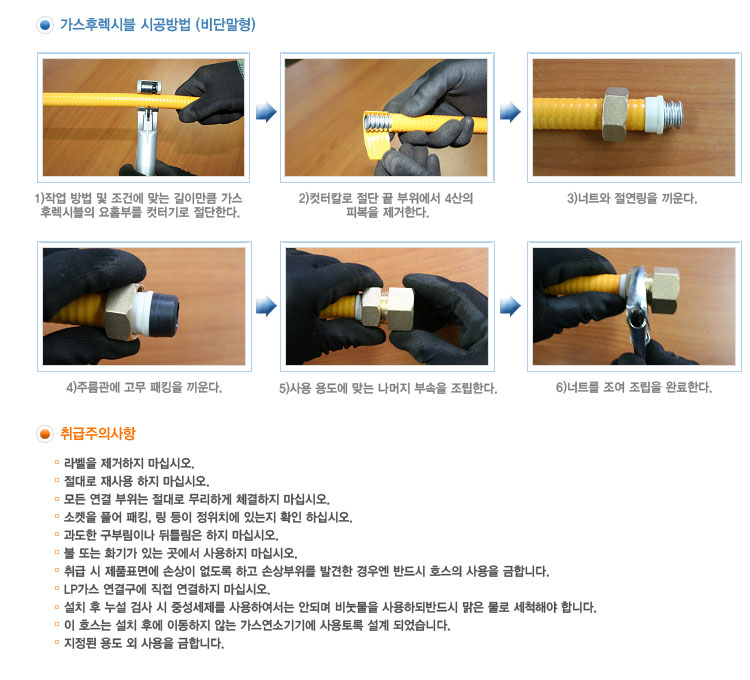

    MODEL-JW01
    Annular Type
    Tubes AISI 304    		 호칭 두께 외경(mm) 내경(mm) 최소굽힘
    반지름(mm)    		 피복두께
    (mm)
    10 0.25t 이상 14.9 ~ 15.5 10 30 0.5T 이상
    15A 17.7 ~ 18.3 13
    20A 25.3 ~ 25.9 19 40
    25A 31.7 ~ 32.0 25 50
    32A 37.0 ~ 37.3 32 80



    제품유형 호칭경 나사규격
    단말타입 15A L타입 PT 1/2" * PT 1/2"
    LD 타입 PT 1/2" * PT 3/4"
    PT 3/4" * PT 3/4"
    20A PT 3/4" * PT 3/4"
    25A PT 1" * PT 1"
    비단말 타입 15A PT1/2" * PT 1/2"
    PT 1/2" * PT 3/4"
    20A PT 3/4" * PT 3/4"
    PT 3/4" * PT 3/4"
    엘보타입 15A ELBOW PT 1/2' * PT 1/2"
    ELBOW PT 1/2" * PT 3/4"
    20A ELBOW PT 3/4" * PT 3/4"
    ELBOW PT 3/4" * PT 1/2" * PT 3/4"
    ※제품길이:호스의 길이는 한쪽 이음쇠의 끝에서 다른 쪽 이음쇠 끝까지로 하며, 표준길이는 200, 250, 300. 400, 500, 600, 900, 1200, 1500, 2000, 2500, 3000mm로 한다.이 경우 허용오차는 +3%,-2%이내로 한다. 다만 표준길이 이외의 것은 주문자와 제조자와의 협의에 따르며 최대길이는 50,000mm 이내로 한다.
  •
    구분 시험항목 시험조건 결과
    호스 기밀시험 0.2kg/cm²에서 1분간 공기압 누설없음
    내압시험 8kg/cm²에서 1분간 수압 이상없음
    내안전성시험 내인장력 180kg에서 인장 하중을 5분간 이상없음
    기밀성 인장 시험 후 0.2kg/cm²에서 1분간 공기압 누설없음
      튜브 내충격성 2kg의 강구를 1m 높이에서 낙하 이상없음
    내충격성 기밀성 충격시험 후 0.2kg/cm²에서 1분간 공기압 누설없음
    시험 이음쇠 충격성 135kg/cm²의 충격력 이상없음
      기밀성 충격시험후 0.2kg/cm²에서 1분간 공기압 누설없음
    비틀림강도 시험 내비틀림성 90도 비틀림을 1회당 10~20초의 균일한 속도로 이상없음
    좌우 각각 20회
    기밀성 비틀림 시험후 0.2kg/cm²에서 1분간 공기압 누설없음
    내구성 시험 반복부착 280~570kg/cm²의 힘으로 8회 이상없음
    기밀성 반복부착 시험 후 0.2kg/cm²에서 1분간 공기압 누설없음
    내열성 시험 침지 118~122'C에서 30분간 이상없음
    기밀성 내열시험 후 0.2kg/cm²에서 1분간 공기압 누설없음
    내응력 부식성 침지 염화나트륨과 아초산나트륨의 혼합액에 180도 굽혀서 14시간 침지 이상없음
    시험 기밀성 침지 시험후 0.2kg/cm²에서 1분간 공기압 누설없음
    유량 시험 입구합력 280mm H2O 길이에 따른 압력차로서 1.72
    공기를 흐르게 한다
    굽힘력 시험 90도 굽힘 2
    굽힘 시험 U자형 굽힘을 1회당 10~12초의 균일한 이상없음
    속도로 좌우 각 30회
    보호피막 밀착성 시험 굽힘시험 180도로 굽힘 15회 이상없음
    비틀림시험 90도로 비틀림 10회 이상없음
    내용액성 내세제성 2%n-라우릴벤젠슬폰산나트륨 수용액 이상없음
    35~45'C 에서 168시간
    내식용유성 대두유 20~30'C 에서 24시간 이상없음
    내고온식용유성 대두유 150~160'C에서 10초간 이상없음
    내식초성 45%초산수용액, 20~30'C 에서 24시간 이상없음
    내비눗물성 2% 라우릴산 나트륨 수용액에 35~45'C,24시간 이상없음
    내염소계 표백제성 0.2% 치아 염소산 나트륨 수용액, 35~45'C에서 168시간 이상없음
    난연성 5초간 가열 이상없음
    내냉열성 180도 굽힘(70'C, 2시간) - (상온, 30분이상)- 이상없음
    (5'C,2시간) - (상온, 30분이상) 5싸이클 반복
    내후성 션샤인 카본 아크조사 200시간, 연속 점등시간이 이상없음
    2460시간, 전압이 49~51
    이음쇠 내인장성 시험 상온 100kg의 인장력, 5분간 이상없음
    고저온 60'C 및 -5'C 65kg의 인장력, 5분간 이상없음


    주름관의 호칭지름 굽힘횟수(STS)
    15A 이하 20이상
    20A 15이상
    25A 이상 10이상

    수압(kgf/cm²) 5 10 15
    L(길이) 신장률(%이내) 0.5 0.5 1
    환산길이(mm) 1.5 1.5 3
    주(길이) L은 300mm로 한다

    주름관의 호칭지름 충격력N·cm(kgf·cm)
    15A 이하 1323.9(135)
    20A~32A 2059.4(210)

    주름관의 호칭지름 굽힘력 N(kgf)
    15A 이하 49(5) 이하
    20A 78(8) 이하
    25A 이상 108(11)이하

    수압(18kgf/cm²) 잔류 신장률
    신장률 시험 후 압력을 0.1% 이내
    제거한 후 신장률(²)

    수압(18kgf/cm² 팽창률
    관(³) 바깥지름에 대한(%) 0.5 이내


<
